650V/700V/730V/800V Multi-EPI SJ MOS

基于革命性超結 (SJ) 原理設計，使用先進的多次外延（Multi-EPI）工藝技術制造，擁有更優的EMI特性，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率；DFN超薄外形封裝，可應用于小體積PD快速充電器。

反激是指反激高頻變壓器隔離輸入輸出回路的開關電源，mos導通時，輸出變壓器充當電感，電能轉化為磁能，此時輸出回路無電流，相反，當mos關斷時，輸出變壓器釋放能量，磁能轉化為電能，輸出回路有電流。反激電路元器件少，電路簡單成本低體積小可同時輸出多路互相隔離的電路

DT MOS/Trench MOS

DT MOSFET是采用了具有降低表面電場(Reduced Surface) 原理的屏蔽柵（或稱為分立柵）MOSFET技術(Shield/Split Gate ）的Trench MOSFET，從而降低器件的比導通電阻(Rsp)和柵極電荷(Qg)。

Trench MOS優化了芯片的元胞設計和版圖布局，可以提高器件各個方向的電流均勻性，有效防止在極限工作下部分區域的提前失效，增強了產品功率密度和可靠性

同步整流Rectification MOSFET在開關電源中用于提高電源的效率，它替代輸出整流二極管，利用其導通內阻低的特點彌補二極管導通損耗高的缺陷。

600V/650V Multi-EPI SJ MOS

基于革命性超結 (SJ) 原理設計，使用先進的多次外延（Multi-EPI）工藝技術制造，擁有更優的EMI特性，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率。

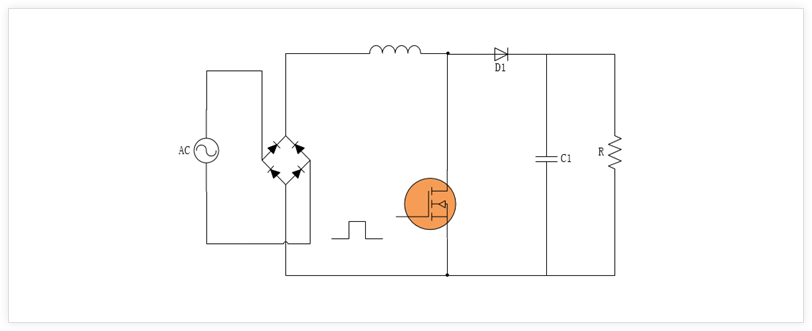

PFC（功率因數校正）拓撲常見的工作模式有CCM電流連續型、DCM不連續型和CRM臨界型三種，PFC拓撲對MOS管的要求比較高，在保證系統效率和溫升的條件下，要盡可能的提升系統穩定性用來改善電子或電力設備裝置的功率因素，用于提高配電設備及其配線的利用率,以降低設備的裝置容量；

紫光微可以提供 600V，650V ，700V 的多次外延（ Multi-EPI ）SJMOS，PFC可選擇。

600V/650V帶FRD的Multi-EPI SJ MOS

帶FRD的Mutli EPI-SJ MOS可用于諧振半橋電路應用，具有高速快恢復二極管（FRD），短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用。

LLC拓撲常用于大功率諧振式變換器，是150W至1.6kW應用的理想選擇。因采用零電壓開關（ZVS）而實現了非常高的工作效率，在大幅度減小開關損耗的同時還可以有更高的功率密度，可廣泛應用于服務器電源、電動汽車充電樁等領域

無錫紫光微提供的BV為650V的MutliEPISJ-MOS可用于諧波半橋電源應用,也提供具有高速快恢復二極管（FRD）的MutliEPISJ-MOS，且二極管具有短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用

600V/650V帶FRD的Multi-EPI SJ MOS

帶FRD的Mutli EPI-SJ MOS可用于諧振全橋電路應用，具有高速快恢復二極管（FRD），短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用。

逆變電路工作原理開關T1、T4閉合，T2、T3斷開: 開關T1、T4斷開，T2、T3閉合當以頻率fS交替切換開關T1、T4和 T2 、T3 時 ， 則 在 負載電 阻 R上 獲 得交變電壓波形(正負交替的方波)，其周期 Ts=1/fS，這樣，就將直流電壓變成了交流電壓

Multi-EPI SJ MOS

基于革命性超結 (SJ) 原理設計，使用先進的多次外延（Multi-EPI）工藝技術制造，擁有更優的EMI特性，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率。

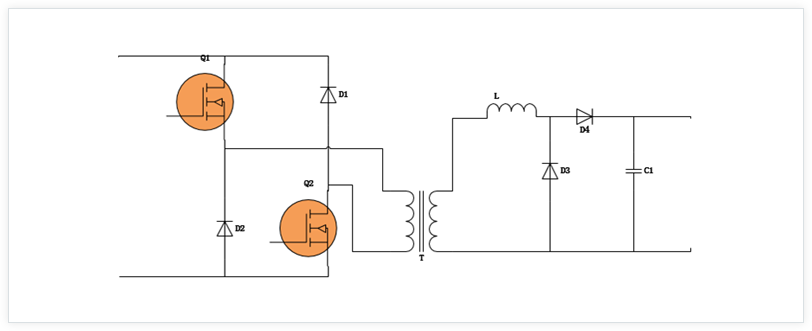

正激式開關電源在硬開關應用中有單管正激和雙管正激兩種，對于單管正激，由于變壓器需要增加額外的磁復位繞組，在主開關MOS管關斷時，MOS管會承受兩倍于輸入電壓的應力，因此該類拓撲應用中我們推薦高BV的MOS管，以應對電壓變化帶來的沖擊。

雙管正激，它是非常穩定的拓撲結構，工作頻率不高，也不會出現過大的沖擊電流，對MOS管的要求相對寬松，每個mos理論上的電壓為直流母線電壓，對選取相對較低耐壓mos，同時Rdson較小，可進一步提高效率通常應用于計算機主電源，中等功率通信電源，變頻器等輔助電源
